RHU-S 2×24

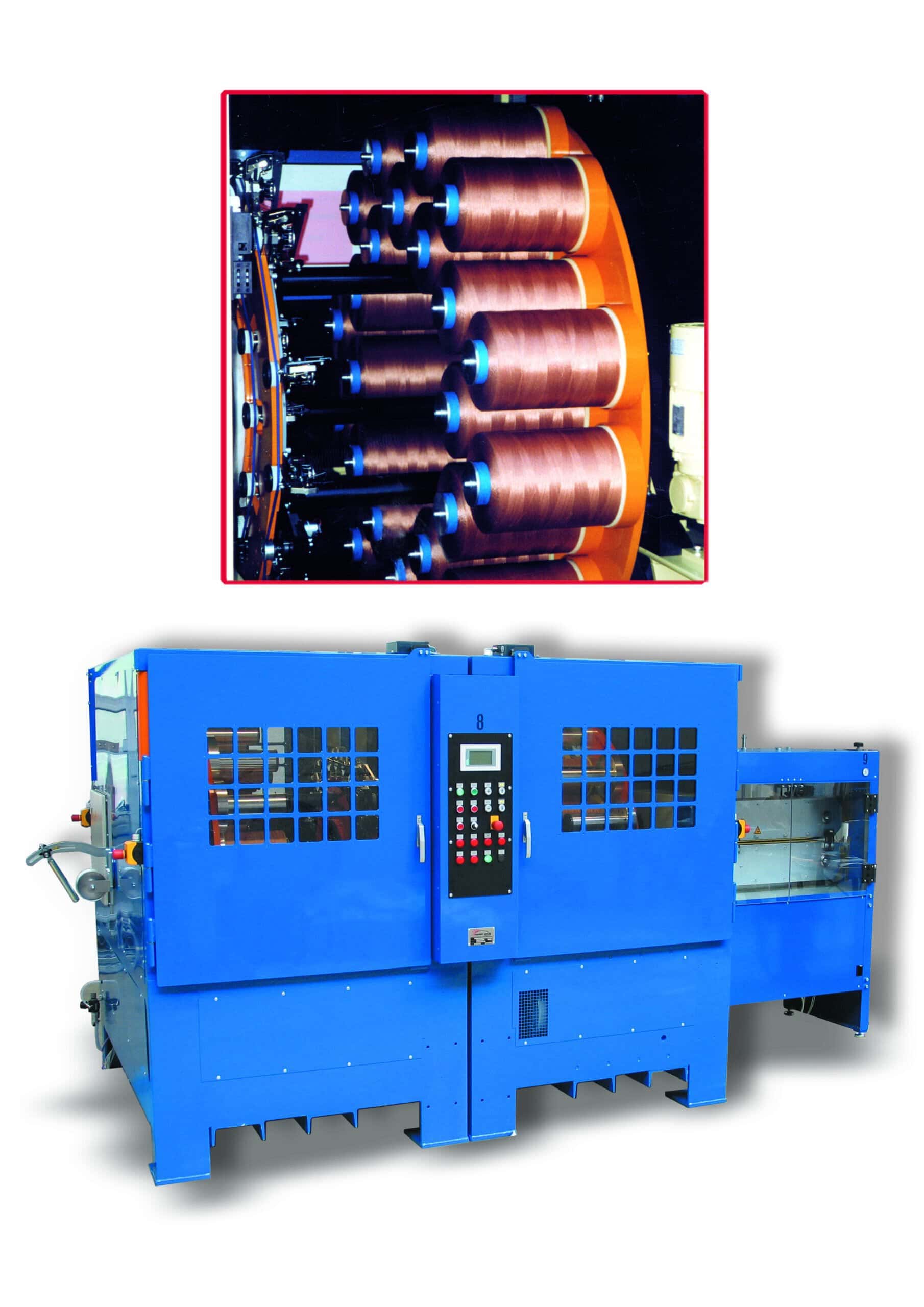

RHU-S-2x24_01

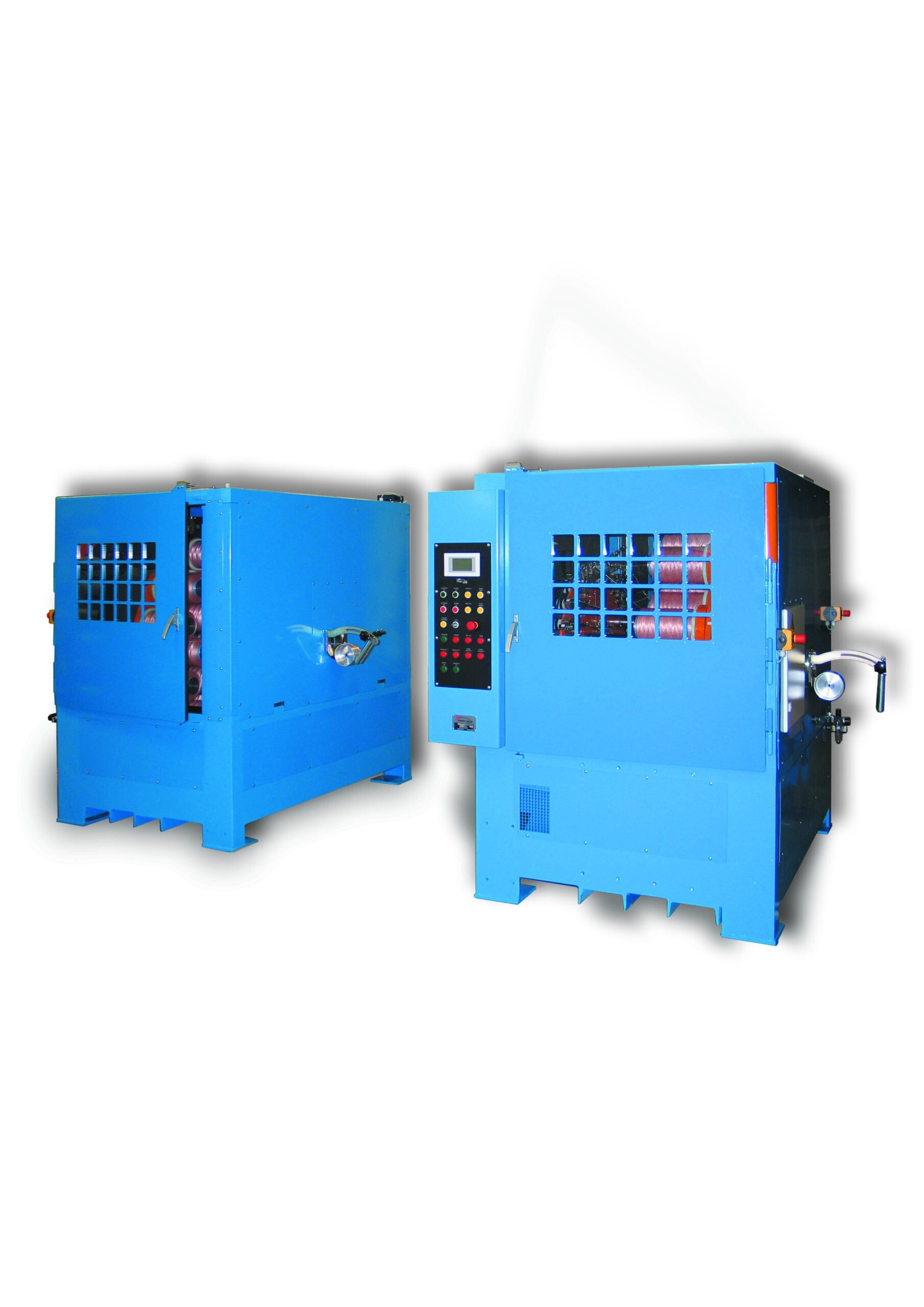

RHU-S-2x24_03

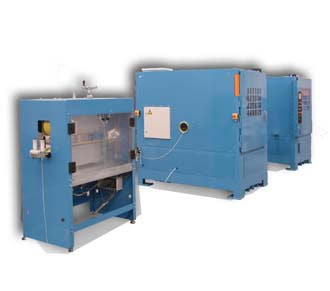

RHU-S-2x24_04

Einsatzgebiet

Spiralisiermaschine horizontal bis 2×24 Fäden

Unsere innovative horizontale Spiralisiermaschine wurde speziell für die nahtlose Integration in die Online-Fertigung zwischen zwei Extrudern entwickelt. Mit wahlweise 2 × 8, 12, 16 oder 24 Spulen ermöglicht sie das präzise Spiralisieren oder optionale Umstricken von Schläuchen aus Plastik, Silikon oder Gummi – ganz nach Ihren Produktionsanforderungen.

Dank ihrer flexiblen Konfiguration und robusten Bauweise ist sie die ideale Lösung für anspruchsvolle Anwendungen in der Schlauchverarbeitung – effizient, zuverlässig und zukunftssicher.

Maschinendaten

Antriebsleistung: 2 × 24 kW mit 87 Hz Technik

Schlauchdurchmesser: 5 mm – 60 mm (optional bis 120 mm)

Strickkopfdurchmesser: ¾″ – 5½″

Farbe: Lichtblau RAL 5012

Max. Maschinendrehzahl:

  • 700 U/min bei 8-fachem Spulenständer (7,5 kg Spulen)
  • 700 U/min bei 12-fachem Spulenständer (5 kg Spulen)
  • 700 U/min bei 16-fachem Spulenständer (5 kg Spulen)
  • 700 U/min bei 24-fachem Spulenständer (4 kg Spulen)

Strickkopfdurchmes­ser, Maschinenfeinheit und Anzahl Stricksysteme nach Abspra­che. Die Ma­schi­nendrehzahl ist abhängig von der Teilung, Strickkopfdurchmes­ser, Fa­denma­te­ri­al und Spu­lenart. Genau­e­re Anga­ben auf Anfra­ge. Konstruktionsänderungen vorbehalten!

Maschinenausführung

  • Gerade Schlauchführung in 1 m Höhe durch die Maschine
  • Schlauchabzug über Raupenabzug (800 mm lang / 90 mm breit), Sonderabmessungen möglich
  • Maschen- bzw. Schlaglänge stufenlos einstell- und ablesbar
  • Frequenzgeregelter Antriebsmotor mit 2-Quadranten-Antriebstechnik
  • Robuste, schallgedämmte Maschinenkonstruktion für ruhigen und sicheren Lauf
  • Kugelgelagerte, wartungsfreie rotierende Maschinenelemente
  • Patentierte Garnfournisseure mit Fadenendwächtern für gleichmäßiges Gestrick- oder Legebild
  • Verarbeitung von gedrehten und ungedrehten Garnspulen möglich
  • Luftdruckscheibenbremse pro Maschine: sicheres Stoppen innerhalb von 3 Sekunden – auch bei Strom- oder Luftausfall
  • Spiralisierköpfe einfach austauschbar (auch in geteilter Ausführung erhältlich)
  • Strickköpfe mit Einschwenkvorrichtung schnell wechselbar und kompatibel zur Horizontalmaschine
  • Anzeige von Maschengröße, Toleranz, Drehzahl, Produktionsgeschwindigkeit, Produktionslänge, Betriebsstunden u. v. m. über Display – weitere Optionen verfügbar
  • Elektrische Ausrüstung und Verdrahtung gemäß CE-Norm
  • Patentiertes Fadenspannungsausgleichssystem reduziert Fadenspannung auf unter 20 g/cN – ideal für zylindrische Spulen und empfindliche Garne
  • Ermöglicht oder vereinfacht die Fertigung von dornlosen Schläuchen erheblich

Erweiterungen

  • Elektronisch-optische Fadenüberwachung (BTSR) zur zuverlässigen Erkennung von Fadenrissen und Unregelmäßigkeiten
  • Spulenfüllstandsüberwachung mit Signalgeber zur rechtzeitigen Warnung bei nahezu leerer Spule
  • Stroboskop zur besseren Sichtkontrolle rotierender Maschinenteile während des Betriebs
  • Maschinenmodule können auch getrennt voneinander aufgebaut und betrieben werden
  • Schwenkarm für das HMI-Bedienpanel ermöglicht ergonomische und flexible Maschinenbedienung
  • Integriertes Fernwartungsmodul für weltweiten Remote-Zugriff auf Antrieb, SPS und HMI – ideal für Updates und Support
  • Maschinenaufbau auf Schienen möglich, mit Verfahrbarkeit in Längs- oder Querrichtung für flexible Produktionslayouts

Maschinenmuster

Benzinschlauch

Klimaschlauch

Kühlerschlauch

Benzinschlauch

Druckluftschlauch

Spiralisierter Schlauch

Dornlose Herstellung

Dornlose Herstellung

Spiralisierstrickschlauch

Benzinschlauch

Klimaschlauch

Klimaschlauch
